CARACTERÍSTICAS GENERALES |
|
| |
Los perfiles metálicos Plaka son rolados en frío y cumplen con la norma de fabricación ASTM C-645. Todos los elementos son recubiertos para protegerse de la corrosión de acuerdo a norma ASTM-A 653, donde mínimo se requiere una protección de zinc de G40, los componentes metálicos Comex exceden esta norma ofreciendo G60.
Así mismo, la norma establece que los elementos metálicos están codificados con longitud, tipo de elemento, identificación de Plaka como fabricante y el calibre respectivo para asegurar una correcta instalación.
El acero es calidad comercial 2350kg/cm2, el espesor para cal. 26 es mínimo de 0.0455 mm, para calibre 22 es de 0.0760mm y para calibre 20 es de 0.0912 mm. |
|
| |

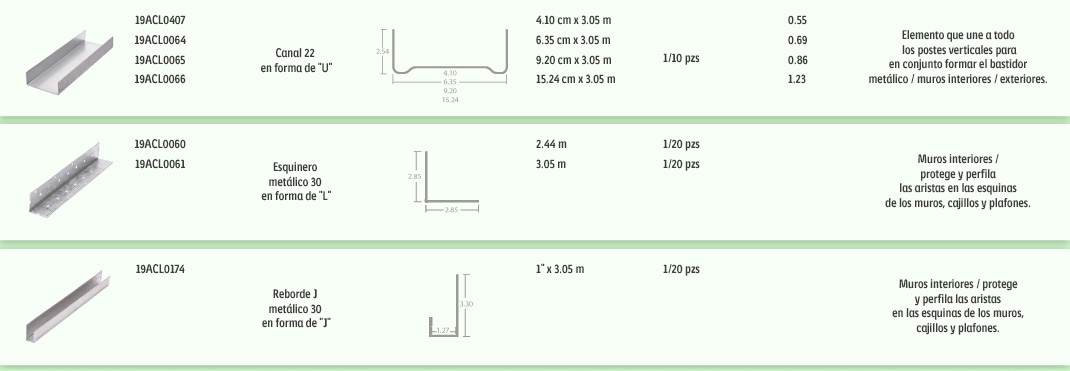

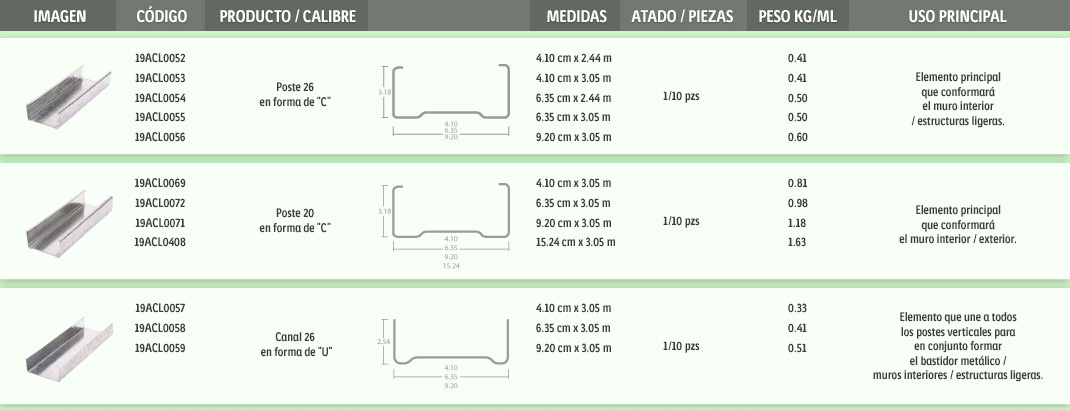

PERFILES METÁLICOS PARA MUROS |
|
| |
 |
|
| |

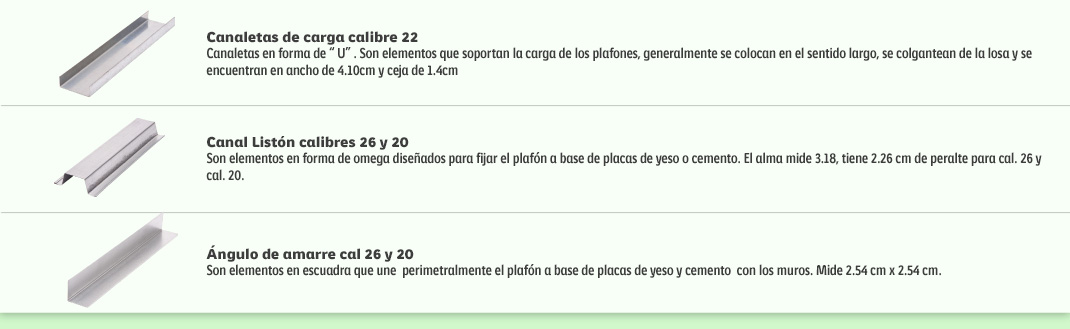

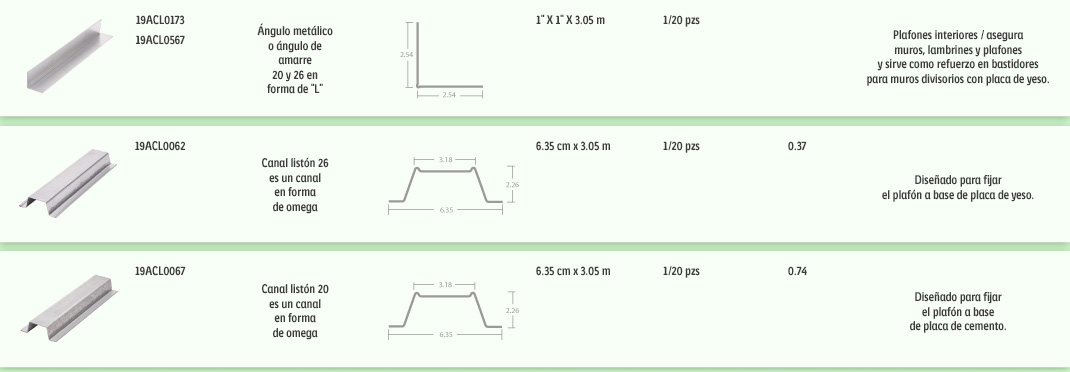

PERFILES METÁLICOS PARA PLAFONES |
|
| |
     |
|
| |
PROPIEDADES ESTRUCTURALES DE POSTES Y CANALES PLAKA EN CLIBRES 26,22 Y 20 |
|
| |
| POSTES |
PESO KG/ML |
ÁREA SECCIÓN cm² |
IX cm² |
SX cm³ |
RX cm |
LY cm4 |
SY cm³ |
RY cm |
| Calibre 26 |
|
|
|
|
|
|
|
|
| 4.10 |
0.41 |
0.52 |
1.53 |
0.76 |
1.74 |
0.74 |
0.37 |
1.21 |
| 6.35 |
0.50 |
0.6 |
4.07 |
1.28 |
2.59 |
1.45 |
0.66 |
1.55 |
| 9.20 |
0.60 |
0.73 |
9.50 |
2.07 |
3.60 |
2.33 |
0.98 |
1.79 |
| Calibre 20 |
|
|
|
|
|
|
|
|
| 4.10 |
0.81 |
0.93 |
2.72 |
1.33 |
1.72 |
0.93 |
0.42 |
1.01 |
| 6.35 |
0.98 |
1.19 |
7.93 |
2.49 |
2.57 |
2.78 |
1.25 |
1.52 |
| 9.20 |
1.18 |
1.45 |
18.67 |
4.05 |
3.58 |
4.38 |
1.84 |
1.74 |
| 15.24 |
1.63 |
1.99 |
62.10 |
8.15 |
5.57 |
9.20 |
3.56 |
2.14 |
| CANALES |
PESO KG/ML |
ÁREA SECCIÓN cm² |
IX cm² |
SX cm³ |
RX cm |
LY cm4 |
SY cm³ |
RY cm |
| Calibre 26 |
|
|
|
|
|
|
|
|
| 4.10 |
0.33 |
0.4 |
1.18 |
0.57 |
1.70 |
0.27 |
0.15 |
0.82 |
| 6.35 |
0.41 |
0.51 |
3.18 |
1.00 |
2.50 |
0.48 |
0.25 |
0.97 |
| 9.20 |
0.51 |
0.64 |
7.60 |
1.65 |
3.45 |
0.79 |
0.38 |
1.11 |
| Calibre 22 |
|
|
|
|
|
|
|
|
| 4.10 |
0.55 |
0.65 |
1.85 |
0.90 |
1.68 |
0.42 |
0.23 |
0.80 |
| 6.35 |
0.69 |
0.81 |
5.02 |
1.58 |
2.49 |
0.75 |
0.38 |
0.96 |
| 9.20 |
0.86 |
1.01 |
12.04 |
2.61 |
3.44 |
1.23 |
0.60 |
1.10 |
| 15.24 |
1.23 |
1.45 |
41.56 |
5.45 |
5.35 |
2.40 |
1.09 |
1.28 |
NOTA:
Espesor mínimo para calibres 20 -0.0899 mm.peso: W = 7.3236 kg/m2
Espesor mínimo para calibres 22 -0.0718 mm.peso: W = 6.1030 kg/m2
Espesor mínimo para calibres 26 -0.0449 mm.peso: W= 3.6618 kg/m2
Especificaciones de acuerdo con AISI para secciones roladas en frio 1996 Fy 33ksi
Información: Lopez Jacob Arquitectos |
|
| |
PROPIEDADES ESTRUCTURALES DE CANALES LISTÓN PLAKA EN CALIBRES 26 Y 20 |
|
| |
CANAL
LISTON |
ALMA
cm |
PERALTE
cm |
CEJA
cm |
ANCHO
cm |
PESO
KG/ML |
ÁREA SECCIÓN
cm² |
IX cm4 |
SX cm³ |
RX cm |
LY cm4 |
SY cm³ |
RY cm |
| Calibre 26 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6.35 |
3.18 |
2.20 |
1.27 |
6.35 |
0.37 |
0.45 |
0.26 |
0.08 |
0.76 |
1.48 |
0.45 |
1.81 |
| Calibre 20 |
|
|
|
|
|
|
|
|
|
|
|
|
| 6.35 |
3.18 |
2.20 |
1.27 |
6.35 |
0.74 |
0.90 |
0.51 |
0.15 |
0.76 |
2.97 |
0.91 |
1.81 |
|
|
| |

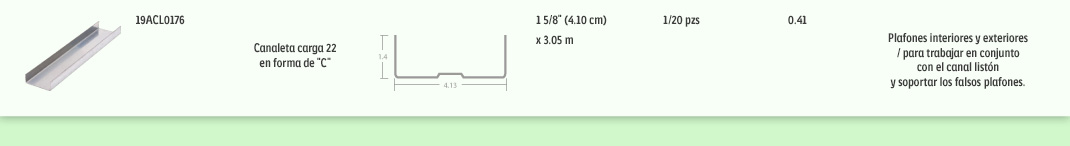

PROPIEDADES ESTRUCTURALES DE CARGA PLAKA EN CALIBRE 22 |
|
| |
CANALETA
DE CARGA |
PERALTE
cm |
PATINES
cm |
PESO
KG/ML |
ÁREA SECCIÓN
cm² |
IX cm4 |
SX cm³ |
RX cm |
LY cm4 |
SY cm³ |
RY cm |
| Calibre 22 |
|
|
|
|
|
|
|
|
|
|
| 4.10 |
4.10 |
1.40 |
0.41 |
0.50 |
1.23 |
0.60 |
1.56 |
0.08 |
0.07 |
0.40 |
NOTA:
Espesor mínimo para calibres 22 -0.0718 mm.peso: W = 6.1030 kg/m2
Espesor mínimo para calibres 26 -0.0449 mm.peso: W= 3.6618 kg/m2
Especificaciones de acuerdo con AISI para secciones roladas en frio 1996 Fy 33ksi
Información: Lopez Jacob Arquitectos |
|
| |

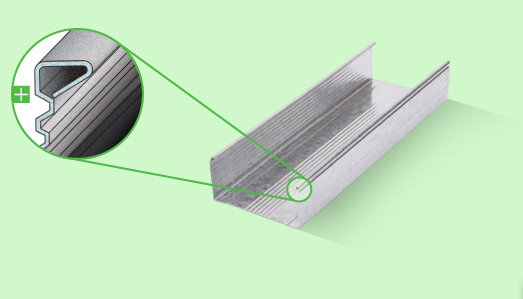

FOR-T |
|
|
| |
DESCRIPCIÓN |
|
| |
Perfiles metálicos elaborados con lámina de acero galvanizado, rolados en frío, con un recubrimiento de zinc de alta calidad. |
|
| |
USOS FRECUENTES |
|
| |
Muros divisorios a base de placa de yeso, nichos, arcos y elementos decorativos, sólo para interiores. Ideal para sistemas acústicos y resistentes al fuego. |
|
| |
VENTAJAS Y BENEFICIOS |
|
| |
 |
» Sin bordes afilados, lo que significa: menos cortes y laceraciones en las manos. El doblez triangular de sus orillas; así como, el grabado en los patines y alma del poste, proporcionan mayor rigidez.
sin sacrificar su resistencia a la flexión ayudando a una más fácil fijación de placas de yeso.
» El resultado de su grabado en los patines y el alma, lo hacen un poste que eleva el rendimiento acústico del sistema completo de muro.
» Se corta con mayor facilidad.
» Los postes For-T libran alturas mayores a los postes tradicionales.
| CÓDIGO |
DESCRIPCIÓN |
ESPESOR |
MEDIDAS |
| 19ACL0939 |
Poste |
26EQ |
4.10cm x 2.44m |
| 19ACL0940 |
Poste |
26EQ |
4.10cm x 3.05m |
| 19ACL0941 |
Poste |
26EQ |
6.35cm x 2.44m |
| 19ACL0942 |
Poste |
26EQ |
6.35cm x 3.05m |
| 19ACL0944 |
Poste |
26EQ |
4.10cm x 3.05m |
| 19ACL0945 |
Poste |
26EQ |
6.35cm x 3.05m |
|
|
|
| |

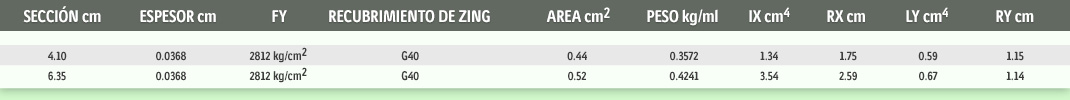

PROPIEDADES FÍSICAS DE LOS PERFILES METÁLICOS |
|
| |
Las propiedades de sección se determinaron en apego a la especificación para el diseño de las partes de acero rolado en frío edición 2007 del AISI (American Iron Steel Institute). |
|
| |

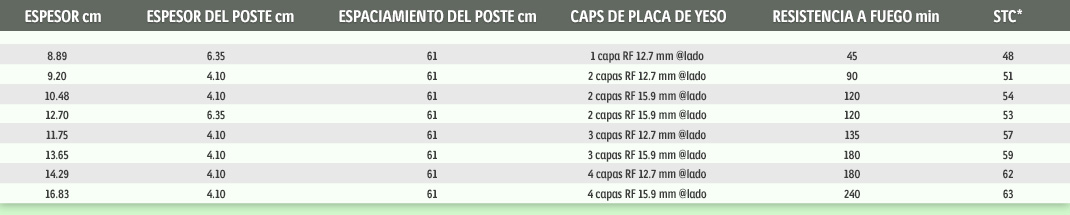

VALORES DE RETARDACIÓN DE FUEGO Y ACÚSTICOS |
|
| |
*(STC) Clase de Transmisión Sonora por sus siglas en inglés. |
|
| |

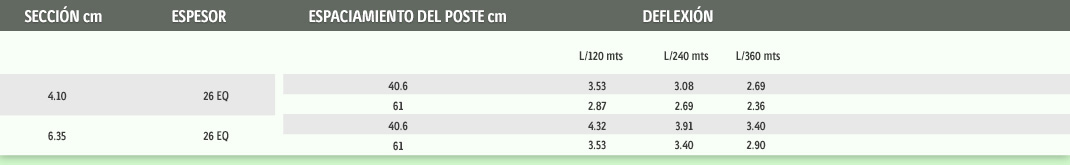

TABLA DE ALTURAS PERMISIBLES |
|
| |
 |
|
| |
NORMAS QUE CUMPLE |
|
| |
ASTM C 645
ASTM C 754
ASTM A 653
ASTM A 653 M
ASTM A 1003
ASTM A 1003 M |
|
Sobre la dimensión y propiedadd de los canales, cláusula 9.2
Referente a los sistemas de instalación
Referente al recubrimiento del metal de zinc galvanizado
Referente al recubrimiento del metal de zinc galvanizado
Referente a calibre y características de la aleación
Referente a calibre y características de la aleación (pulgadas/libras) |
|
